Nizkonapetostni večžilni napajalni kabli STA, oklepni bakreni, PVC izolirani in oplaščeni

0,6/1kV nizkonapetostni večžilni STA oklepni bakreni napajalni kabli s PVC izolacijo in ovojom (CU/PVC/STA/PVC) so v skladu z IEC 60502-1. Izdelan z napletenim golim bakrenim vodnikom razreda 2 (polni bakreni vodnik razreda 1 je neobvezen za velikosti, manjše od 6 mm² na zahtevo), izolacijo iz PVC-ja, oklepom iz dvojnega jeklenega traku (STA) in zunanjim plaščem iz PVC-ja, kabel ponuja močno odpornost proti stiskanju in zunanjim mehanskim udarcem. Ta oklepni napajalni kabel STA, primeren za fiksno namestitev, je mogoče položiti v direktna pokopališča, kabelske jarke in podzemne kanale za industrijske objekte, komunalne gradnje, pomožno napajanje železniškega prometa in distribucijo komercialnih zgradb. Nazivna neprekinjena delovna temperatura je 70 ℃, z identifikacijo jedra po pravilih barvnega kodiranja IEC60445/HD-308-S2.

Taitong Cable, zanesljiv kitajski dobavitelj kablov, ki ima v lasti 5 tovarn na Kitajskem, dobavlja množična naročila po tovarniških cenah. Na voljo so konfiguracije več jeder. Podpiramo zahteve po meri in nudimo tehnično pomoč za lokalno certificiranje, ki služi kupcem projektov, izvajalcem EPC, trgovcem na debelo z električno energijo in distributerjem po vsem svetu.

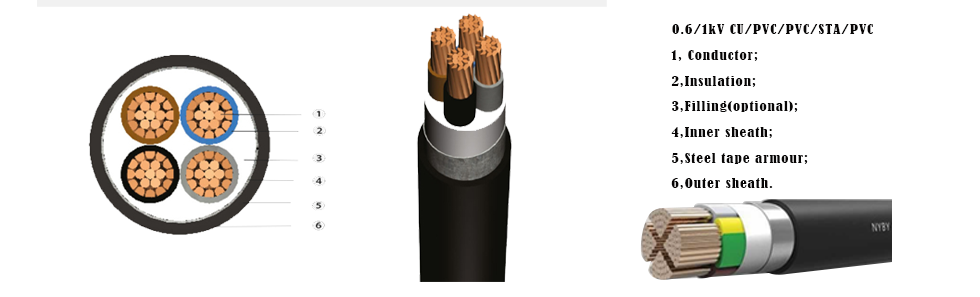

CU/PVC/PVC-posteljnina/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(Če se zahteva skladnost s HD603S1A3, to jasno navedite v svojih specifikacijah.)

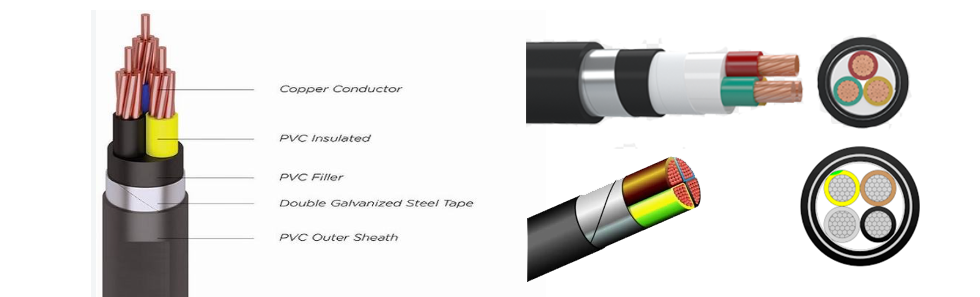

Konstrukcija (od notranjega do zunanjega)

---

1, Prevodnik: vijačni navadni žarjeni bakreni vodnik razreda 2 po IEC60228 (polni vodnik razreda 1 je na voljo tudi kot opcija.)

2, Izolacija: izolacija PVC-A v skladu z IEC-60502-1

3, položena izolirana jedra z nehigroskopskimi polnili (izbirno)

4, posteljnina: ekstrudirana PVC posteljnina

5, oklep: oklep iz dvojnega pocinkanega jeklenega traku (DSTA/STA)

6, Prevleka: zunanji ovoj iz ekstrudiranega PVC-ja, tip ST2

Uporaba nizkonapetostnih večžilnih STA oklepnih bakrenih napajalnih kablov s PVC izolacijo in plaščem 0,6/1 kV

---

Ta 2-5-žilni oklepni napajalni kabel STA (dvojni jekleni trak) z nizkonapetostno bakreno izolacijo iz PVC-ja je zasnovan za namestitev s fiksno postavitvijo. Dvoslojni oklep iz pocinkanega jeklenega traku zagotavlja izjemno odpornost proti udarcem, zaščito pred udarci in glodalci. Široko se uporablja za neposredno vkopano podzemno polaganje, kabelske jarke, podzemne kanale, predore in galerije komunalnih cevi.

Ta oklepni PVC kabel LV STA napaja stroje v industrijskih obratih, komunalno infrastrukturo, podzemno elektroenergetsko omrežje stanovanjskih četrti, pomožna vezja za železniški promet, distribucijo električne energije v kleti in prenos električne energije na prostem. (Ni primerno za namestitev pod velikimi nateznimi obremenitvami).

Barva izolacije žil: Identifikacija v skladu z HD 308 S2. Zelena/rumena za zaščitni vodnik po IEC 60445. (Glejte spodnjo sliko)

---

Barve izolacije in zunanjega plašča so na voljo po meri

Glavne prednosti nizkonapetostnih napajalnih kablov s PVC oblogo iz bakra in PVC izolacije z dvojnim jeklenim trakom (600/1000 V)

---

1, mehanska zaščita: oklep iz jeklenega traku (STA) preprečuje poškodbe zaradi zmečkanin, udarcev ali glodalcev.

2, Fiksna stabilnost: Večjedrna bakrena zasnova učinkovito obvladuje stabilne, neprekinjene nizkonapetostne obremenitve.

3, Odpornost na okolje: Zunanji PVC ovoj je odporen na vlago, vremenske vplive in blago izpostavljenost kemikalijam pri uporabi na prostem

Tehnične specifikacije 0,6/1kV LV večžilnih Cu PVC STA PVC napajalnih kablov

---

Po meri razpoložljive konstrukcije za nizkonapetostne večžilne napajalne kable s STA-oklepom, bakreno PVC izolacijo in ovojom

---

Konstrukcija osnovne plasti:

bakreni vodnik + PVC-A izolacija + posteljnina + oklep iz jeklenega traku STA + zunanji ovoj

Opomba: Magnetna polja znotraj večjedrnih kablov nasprotujejo drug drugemu, tako da ne bo prišlo do močnega segrevanja zaradi vrtinčnih tokov, zaradi česar je oklep iz jeklenega traku STA zelo primeren za večjedrne postavitve.

Možnosti zunanjega plašča (izbira po meri)

1, ST2-PVC plašč (tovarniško standardna možnost, za notranje lokacije, kabelske jarke in običajne zgradbe)

2, polietilenski ovoj ST7-PE: zasnovan za neposreden zakop v divjini, vlažni zemlji in na prostem, odlikuje ga vodoodpornost, odpornost na staranje in nizke temperature

3, ST8-LSZH nizkodimni ovoj brez halogenov: uporablja se v prenatrpanih javnih prostorih, kot so predori, podzemne železnice in nakupovalna središča

Popolne oznake strukture

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Možnosti zamenjave oklepa

1, oklep iz jeklenega traku STA (standardno, dobro prenaša tlačno obremenitev za podzemni pokop)

2, fini oklep iz jeklene žice SWA za scenarije, ki zahtevajo odpornost na stiskanje in natezno odpornost

3, Močan oklep iz debele jeklene žice za težke obremenitve in visokonapetostne pogoje polaganja

4, oklep iz aluminijaste žice AWA za lahke in korozijsko odporne zahteve

Prilagoditev vrste vodnika

1, trdni bakreni vodnik razreda 1 za fiksno namestitev

2, strnjeni vijačni bakreni prevodnik razreda 2 (splošni tovarniški standard)

3, Fleksibilen vijačni bakreni vodnik razreda 5 za pogosto ukrivljeno ožičenje opreme

4, Izbirni aluminijasti vodnik

Nadgradnja izolacijskega materiala

1, PVC-A izolacija (osnovna različica, z dolgotrajno delovno temperaturo 70 ℃)

2, izolacija iz zamreženega polietilena iz XLPE (nazivna delovna temperatura 90 ℃ in večja tokovna nosilnost)

Prilagodljiva notranja posteljnina

1, standardna posteljnina sprejme PVC material;

2, PE ali LSZH posteljnina je na voljo, da se ujema z materialom zunanjega plašča.

Izbirna elektromagnetna zaščitna plast

Izbirni ščit iz bakrenega traku, nameščen med izolacijo in podlogo za blokiranje industrijskih elektromagnetnih motenj iz pretvornikov in krmilnih naprav.

Primer: Cu/PVC-ščit/STA/PE

Postavitve večjedrnih kombinacij

2-jedrne, 3-jedrne, 4-jedrne, 5-jedrne, 3+1 jedrne, 3+2 jedrne, 4+1 jedrne konfiguracije

Posebno modificiran funkcionalni zunanji ovoj

Po meri izdelan plašč za ognjevarne, ognjeodporne, UV-odporne, odporne na olje, antitermite, odporne proti mrazu in proti koroziji

Razlogi za množično naročanje kablov pri Taitong Cable?

---

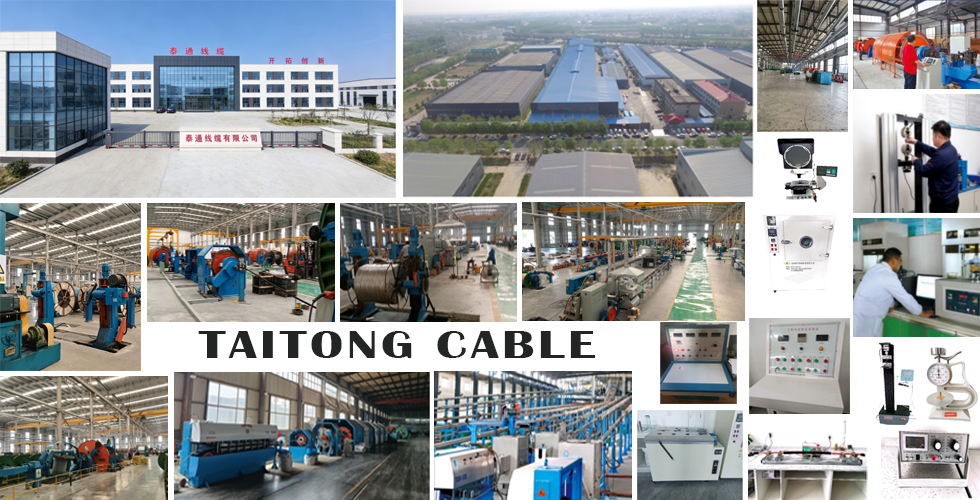

Kot obsežen kitajski proizvajalec žic in kablov je družba Taitong Cable od leta 2002 dobavljala zaloge kablov za dobro znane obsežne projekte in vzpostavila dolgoročna zanesljiva partnerstva sodelovanja. Zbrali smo si bogate izkušnje v mednarodni trgovini, usmerjeni v tujino, in storitvah nabave velikih količin. Ob podpori petih neodvisnih proizvodnih obratov in več kot 30 podružnic po regijah dobavljamo vrhunsko kabelsko blago in premišljene storitve na enem mestu za globalne kupce.

Naša tovarna je pridobila celoten nabor avtoritativnih kvalifikacij, vključno z upravljanjem kakovosti ISO-9001, upravljanjem okolja ISO-14001, certifikati o varnosti in zdravju pri delu ISO-45001, skladnostjo s standardi CE in odobritvami tipskih preskusov tretjih oseb. Vsi naši kabli so strogo v skladu z mednarodnimi specifikacijami IEC, HD, VDE in drugimi regionalnimi standardi.

Podprti z robustno proizvodno zmogljivostjo zagotavljamo hitro pripravo zalog za svetovne energetske inženirske projekte, gradnjo tovarn, razvoj stanovanjskih območij, komunalno-civilno infrastrukturo in obsežna skladišča. Naši kabli celotne serije z nazivno napetostjo pod 35 kV izpolnjujejo zahteve mednarodnih standardov. Nizkonapetostni večžilni STA oklepni bakreni napajalni kabli s PVC izolacijo in ovojom, vključno s serijo NYBY, se uvrščajo med naše vodilne izdelke za nabavo v velikih količinah. Z izkušenimi prodajnimi ekipami in trdno industrijsko močjo smo vaš zanesljiv dolgoročni dobavitelj za nakupe velikih količin kablov.
