Zakaj so 1kV LV napajalni kabli bistveni za omrežja

Povzetek: V sekundarnih omrežjih za distribucijo električne energije, komercialnih kompleksih in lokalnih industrijskih conah nizkonapetostni vodi tvorijo zadnjo, najbolj kritično povezavo do končnih uporabnikov.Nizkonapetostni kabli za distribucijo električne energije z nazivno napetostjo 1 kV in manj služijo kot primarni vodi za ta omrežja. Ta članek razčleni notranjo večjedrno mehaniko, materialne prednosti in varnostne arhitekture standardnih 0,6/1kV oklepnih aluminijastih kablov, kar pomaga vodjem projektov povečati učinkovitost njihovega električnega omrežja.

Kazalo

Uvod

Strukturni inženiring 0,6/1kV 5-žilnih napajalnih kablov

Strateška stroškovna korist aluminija pri nizkonapetostni distribuciji

Nujnost 5-jedrnih sistemov v sodobnih energetskih razpisih

Neposredna tovarniška skladnost in pridobivanje projektov

Uvod

Prehod s srednjenapetostnih transformatorskih postaj na lokalizirana potrošniška omrežja zahteva neverjetno stabilne sekundarne distribucijske kable. Ta vezja, ki delujejo pri 1 kV in manj, morajo nenehno upravljati nihajoče profile obremenitve, enofazna neravnovesja in zunanje fizične motnje tal. Za obvladovanje teh zahtev brez napihovanja občinskih gradbenih proračunov se električni svetovalci v veliki meri zanašajo na oklepne aluminijaste kable.

Zasnovano natančno za dolgoročno stabilnost,Kabel Taitong proizvaja vrhunske nizkonapetostne kable za distribucijo električne energije 0,6/1kV. Z uporabo specializiranih tehnologij stiskanja in večjedrnega zvijanja naše linije ponujajo idealno mešanico mehanske odpornosti in električne zanesljivosti za globalni razvoj komunalnih storitev.

Strukturni inženiring 0,6/1kV 5-žilnih napajalnih kablov

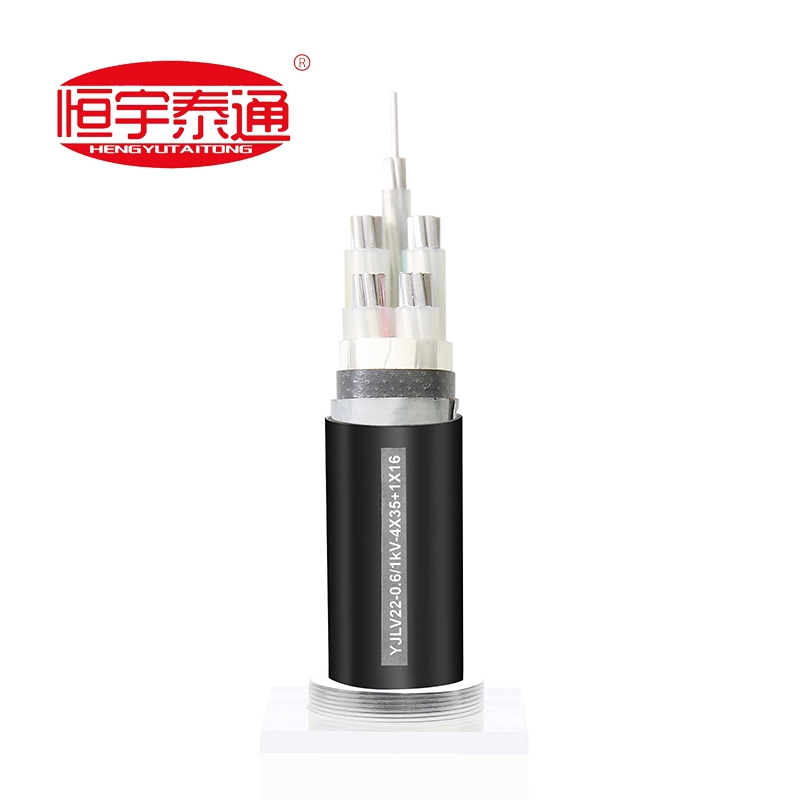

Če pogledamo standardne konfiguracije, kot je YJLV22-0,6/1kV, presek kabla razkrije napreden večplastni zaščitni sistem, zgrajen za neposredno vkopavanje ali namestitev v kanal:

Stisnjeni aluminijasti vodniki:Oblikovan in pleten iz aluminija visoke čistosti za povečanje električnih prerezov, hkrati pa odpravlja zračne reže v jedru.

Izolacija iz zamreženega polietilena (XLPE):Zagotavlja visoko dielektrično izolacijo in omogoča varno delovanje žilnih vodnikov pri stalnih temperaturah do 90 °C.

Notranja posteljnina in polnila:Nehigroskopski polipropilenski materiali, ki ohranjajo večjedrno strukturo popolnoma okroglo in strukturno uravnoteženo.

Oklep z dvojnim jeklenim trakom (DSTA):Prekrivajoči se kovinski trakovi, tesno oviti pod zunanjim plaščem, zagotavljajo visoko odpornost proti podzemnim drobilnim obremenitvam in udarcem lopate pri izkopavanju.

Zunanji plašč iz PVC-ja za težke obremenitve:Zagotavlja napreden sloj za sledenje okolju, ki je odporen na kisline v tleh, vdor vlage in abrazivno obrabo.

Strateška stroškovna korist aluminija pri nizkonapetostni distribuciji

Za obsežna regionalna sekundarna omrežja lahko uporaba bakrenih jeder povzroči skokovit porast proračunov za nabavo. Sodobni nizkonapetostni sistemi izberejo kompaktne aluminijaste vodnike iz dveh odločilnih razlogov:

1. Dramatični proračunski prihranki:Nabava aluminijastih jeder sama po sebi zmanjša stroške materiala do 40 % v primerjavi z zelo nestanovitnimi bakrenimi alternativami, kar izvajalcem omogoča razširitev omrežnih odtisov znotraj strogih finančnih omejitev.

2. Poenostavljeno ravnanje na mestu:Lahka narava aluminijastih žil omogoča lažje vlečenje teh večžilnih kablov skozi vijugaste podzemne cevi ali polaganje v globokih jarkih, kar zmanjšuje utrujenost posadke in ure namestitve.

Nujnost 5-jedrnih sistemov v sodobnih energetskih razpisih

Mednarodni gradbeni predpisi in specifikacije električnega omrežja pogosto zahtevajo5-žilne kabelske arhitekture(npr. 3 faze + 1 nevtralno jedro + 1 namensko ozemljitveno jedro) v primerjavi s starejšimi 4-žilnimi izvedbami:

Vrhunsko harmonično upravljanje:Sodobne komercialne cone so polne nelinearnih bremen, ki potiskajo visoke harmonične tokove nazaj skozi nevtralni vod. Naše namenske konfiguracije nevtralnega jedra preprečujejo toplotne preobremenitve.

Brezhibna ozemljitev napake:Integrirano, ločeno ozemljitveno jedro (PE) zagotavlja takojšnjo pot do zemlje z nizko impedanco. To zagotavlja, da se odklopniki sprožijo takoj med napako, s čimer zaščitijo nadaljnjo opremo in osebje pred nevarnimi napetostmi dotika.

Neposredna tovarniška skladnost in pridobivanje projektov

Projekti širitve sekundarnega električnega omrežja ne puščajo nobene rezerve za napake pri namestitvi ali napake v proizvodnji. Nizkonapetostne infrastrukture zahtevajo natančno tehnično usklajenost zIEC 60502-1mednarodni standardni protokoli.

priKabel Taitong, uveljavljamo strog 100-odstotni tovarniško prilagojen proizvodni model. Ne čistimo starajočih se generičnih skladiščnih zalog. Namesto tega je vsaka serija nizkonapetostnih distribucijskih kablov ekstrudirana po meri, da se ujema z vašimi natančnimi projektnimi predpisi (BOQ), kar zagotavlja določene korake preseka (npr. 4✖35 + 1✖16 mm2), posebne barve za sledenje plašča in natančno skladnost z lokalnimi električnimi predpisi.

Obrnite se na naš oddelek za nizkonapetostni inženiring še danesda zagotovite pooblaščene kataloge tipskega preizkusa, načrte prečnega prereza ali da prejmete ekspresno, za pogodbo pripravljeno matriko tovarniških cen za vaš prihajajoči projektni razpis!
