Zakaj 4-žilni oklepni aluminijasti kabli za električna omrežja

Povzetek: Pri širitvah industrijskih naprav, zbiralnih omrežjih sončnih elektrarn in distribucijskih omrežjih komercialnih zgradb je ravnovesje med vzdržljivostjo neposrednega vkopa in nizkimi proračuni za nabavo ključna inženirska prednostna naloga. 4-žilni oklepni aluminijasti napajalni kabli (serija YJLV22 / 0,6/1kV) služijo kot visoko zanesljiva prenosna rešitev za nizkonapetostna sekundarna omrežja. Ta tehnični članek analizira večplastno zasnovo, mehaniko oklepa z dvojnim jeklenim trakom in stroškovne ugodnosti, zaradi katerih so 4-žilni aluminijasti napajalni kabli najboljša izbira za mednarodne infrastrukturne razpise.

Kazalo

Uvod

Strukturna arhitektura 4-žilnih oklepnih aluminijastih kablov

Oklep z dvojnim jeklenim trakom: varovanje pomožnih poti neposrednega pokopa

4-jedrna zasnova: racionalizacija trifaznega nizkonapetostnega napajanja

Stroškovne prednosti vpredenih aluminijastih prevodnikov

Primarni scenariji uporabe v regionalnih električnih omrežjih

Neposredna tovarniška prilagoditev in varnost nabave

Uvod

Podzemni nizkonapetostni distribucijski vodi so izpostavljeni velikim fizičnim obremenitvam. Podzemni jarki izpostavljajo neoklepne kable premikanju tal, silam zbijanja, ostrim robom kamnin in morebitnemu vdoru glodalcev. Poleg tega določitev bakrenih vodnikov na dolgih distribucijskih razponih znatno poveča stroške surovin in stroške prevoza.

Za rešitev teh ovir pri namestitvi Taitong Cable proizvaja vrhunske 0,6/1kV 4-žilne aluminijaste oklepne napajalne kable z jeklenim trakom. Z združevanjem visokoprevodnih vijugastih aluminijastih vodnikov z robustnim dvojnim jeklenim trakom naši kabli zagotavljajo zanesljivo mehansko trdnost in neprekinjeno dobavo električne energije za izvajalce javnih služb po vsem svetu.

Strukturna arhitektura 4-žilnih oklepnih aluminijastih kablov

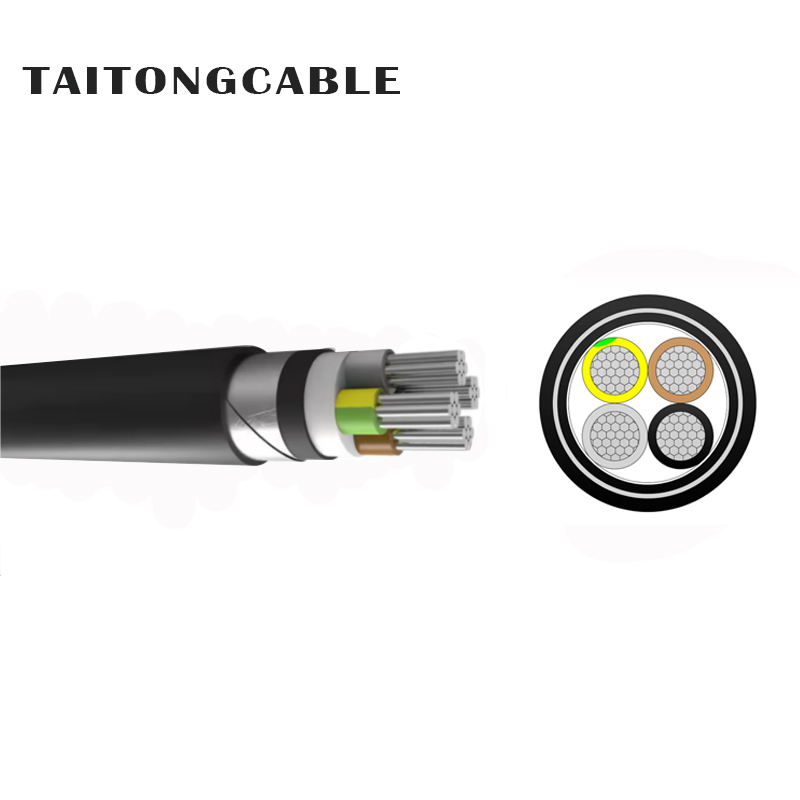

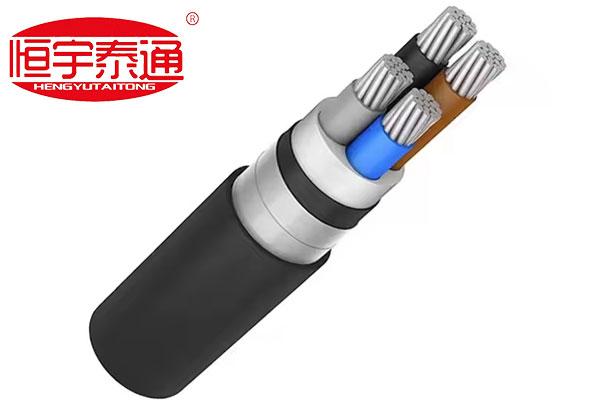

Podroben pogled na prečni prerez 4-žilnega oklepnega aluminijastega napajalnega kabla ponazarja njegovo večplastno zasnovo, izdelano za težke podzemne pogoje:

Kompaktni vpleteni aluminijasti vodniki: oblikovani iz električnih aluminijastih žic visoke čistosti, ki so tesno povezane z manjšim premerom kabla, hkrati pa zagotavljajo optimalno električno prevodnost.

Barvno kodirana XLPE/PVC izolacija:Barvno označena fazna izolacija (npr. rjava, modra, črna, siva), ki omogoča natančno identifikacijo faz in poenostavljeno povezavo terminalov med namestitvijo na mestu.

Ekstrudirana notranja posteljnina:Gladka notranja zaščitna plast blazine, ovita čez sestavljen jedrni snop, da prepreči poškodbe zaradi trenja oklepa.

Oklep z dvojnim jeklenim trakom (DSTA):Prekrivajoči se vijačni jekleni oklepni trakovi so varno oviti okoli notranje posteljnine in absorbirajo močne zunanje udarce in radialni pritisk.

Zunanji plašč, odporen proti vremenskim vplivom:Odporen, UV-stabiliziran zunanji plašč iz PVC ali PE, ki je odporen na vlago v tleh, kislinsko korozijo in površinsko obrabo.

Oklep z dvojnim jeklenim trakom: varovanje pomožnih poti neposrednega pokopa

Zakaj projektni svetovalci in izvajalci EPC določajo oklep z dvojnim jeklenim trakom (DSTA) za podzemne kabelske instalacije?

1. Združljivost z neposrednim pokopom:Oklepni kabli odpravljajo potrebo po dragih zunanjih PVC ali betonskih vodnih ceveh, kar omogoča neposredno vgradnjo v odprte zemeljske rove in znižuje skupne stroške civilne gradnje.

2. Ekstremna odpornost na udarce in udarce:Usedanje podtalja in težka vozila, ki vozijo nad glavo, izvajajo stalno navpično silo. Dvojni ovoji iz jeklenega traku ščitijo notranje vodnike pred deformacijami in fizičnimi prebadanji.

3. Zaščita pred podzemnimi škodljivci:Glodalci in vrtači se škodljivci pogosto prežvečijo mehke zunanje polimere. Plast jeklenega traku ustvarja neprepustno fizično oviro, ki podaljša življenjsko dobo linije preko 30 let.

4-jedrna zasnova: racionalizacija trifaznega nizkonapetostnega napajanja

4-jedrna konfiguracija je posebej zasnovana za trifazna štirižična distribucijska omrežja (3 Ph+N):

Uravnotežena porazdelitev faz:Omogoča namestitev treh faznih vodnikov skupaj z nevtralnim vodnikom polne velikosti v enem samem kabelskem snopu.

Poenostavljena postavitev:Zmanjša delo pri polaganju kablov in prostorske zahteve za kabelske police v primerjavi z uporabo več enožilnih kablov.

Stroškovne prednosti vpredenih aluminijastih prevodnikov

Cene surovin pomembno vplivajo na sposobnost preživetja infrastrukture. Uporaba večnamenskih aluminijastih vodnikov namesto bakrenih prinaša jasne gospodarske koristi:

Velik prihranek kapitala:Aluminij zagotavlja odlično nosilnost moči ob delčku materialnih stroškov bakra, kar izvajalcem omogoča, da proračune projektov raztegnejo na daljše distribucijske razdalje.

Zmanjšana teža pri transportu in rokovanju:Aluminijeva lahka lastnost poenostavlja vlečenje kabelske police, zmanjšuje delovne ure inštalacije in optimizira nakladanje tovora zabojnikov za čezmorsko pošiljanje.

Primarni scenariji uporabe v regionalnih električnih omrežjih

Zahvaljujoč strukturni vzdržljivosti in visoki stroškovni učinkovitosti so 4-žilne oklepne aluminijaste linije Taitong Cable široko predstavljene na svetovnih razpisih:

Mreže za zbiranje sončnih in vetrnih elektrarn:Prenos nizkonapetostnega izmeničnega toka od povečevalnih transformatorjev do glavnih distribucijskih vozlišč prek obsežnih sončnih polj.

Industrijski in komercialni kompleksi:Usmerjanje podzemnih glavnih napajalnikov, ki povezujejo glavne električne transformatorje s tovarniškimi razdelilnimi ploščami.

Razpisi za razširitev primestnega omrežja:Zamenjava občutljivih nadzemnih vodov z zakopanimi oklepnimi omrežji za preprečitev vremenskih izpadov električne energije v rastočih stanovanjskih območjih.

Neposredna tovarniška prilagoditev in varnost nabave

Razpisi javnih služb ne puščajo nič prostora za izolacijske praznine, variance prevodnikov ali oklepne vrzeli. Globalne pogodbe o javnih naročilih zahtevajo strogo upoštevanje priznanih parametrov, vključno z IEC 60502-1 in BS 5467.

priKabel Taitong, podpiramo vašo izvedbo projekta s 100-odstotno tovarniško prilagojenim proizvodnim modelom. Ne potiskamo vnaprej izdelanih, starajočih se artiklov v skladišču. Namesto tega vsako serijo 4-žilnih oklepnih aluminijastih kablov izdelamo po meri, da se neposredno uskladijo z natančnim predračunom (BOQ) vašega projekta – kalibriramo preseke prevodnikov (16 mm2 do 500 mm2), debelino izolacije, parametre oklepa in materiale zunanjega plašča, da ustrezajo lokalnim nacionalnim omrežnim standardom.

Za zahtevo se še danes obrnite na naš oddelek za inženiring napajalnih kablovpreverjena poročila o tipskih preskusih, risbe dimenzij po meri ali ekspresna ponudba cene neposredno iz tovarne za vaš prihajajoči razpis za moč!
