Zakaj 0,6/1kV aluminijasti oklepni kabli Električna omrežja

Povzetek:Pri razvoju industrijskih parkov, omrežjih za zbiranje obnovljive energije in komercialnih distribucijskih zankah je bistvenega pomena uravnoteženje proračunov za namestitev s strogo zaščito pod zemljo. Oklepni aluminijasti električni kabli služijo kot hrbtenica nizkonapetostnih električnih omrežij z neposrednim vkopom. Ta članek razčlenjuje notranji večplastni inženiring, zaščitne mehanizme z dvojnim jeklenim trakom in stroškovne ugodnosti, zaradi katerih so večjedrne aluminijaste oklepne linije glavna specifikacija za mednarodna naročila projektov.

Kazalo

Uvod

Strukturna arhitektura 0,6/1kV večžilnih oklepnih aluminijastih kablov

Oklep z dvojnim jeklenim trakom: Zaščita pomožnih programov za neposredni vkop

Aluminijasti prevodniki: Povečanje donosnosti naložbe v infrastrukturo velikega obsega

Primarni scenariji uporabe v projektih globalne energetike

Neposredna tovarniška prilagoditev in varnost nabave

Uvod

Podzemna električna napajalna omrežja so izpostavljena stalnim mehanskim nevarnostim. Jarki z neposrednim vkopavanjem se soočajo z drobljenjem tal, nenamernimi fizičnimi udarci med izkopavanjem in podzemnimi vdori glodalcev. Poleg tega v sekundarnih distribucijskih omrežjih na dolge razdalje uporaba tradicionalnih težkih bakrenih kablov znatno poveča stroške surovin in stroške transporta.

Da bi rešili te tehnične in proračunske izzive,Kabel Taitongproizvaja visoko zmogljive 0,6/1kV večžilne oklepne aluminijaste napajalne kable. Naši kabli, ki združujejo visokoprevodne vijačne aluminijaste vodnike z močnim kovinskim oklepom, zagotavljajo brezkompromisno mehansko varnost in dolgoročno učinkovitost delovanja globalnim izvajalcem komunalnih storitev.

Strukturna arhitektura 0,6/1kV večžilnih oklepnih aluminijastih kablov

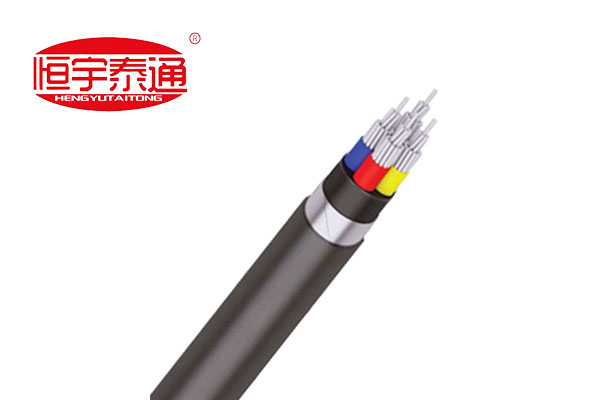

Večslojni presek aluminijastega oklepnega napajalnega kabla z jeklenim trakom zagotavlja popolno mehansko in električno zaščito:

Vpredni aluminijasti vodniki (razred 2):Narejen iz visoko čistih električnih aluminijastih žic, ki so tesno povezane, da se zagotovi stabilna tokovna zmogljivost, nizka teža in visoka zanesljivost priključkov.

Barvno kodirana fazna izolacija:Premium XLPE ali PVC izolacija, ovita okoli vsakega jedra v standardiziranih barvah (rdeča, rumena, modra itd.), da se zagotovi brezhibna identifikacija faz med namestitvijo na mestu.

Ekstrudirana notranja posteljnina/prevleka za blazino:Oblikovan nad sklopom notranjega jedra za zaščito faznih izolacij pred ostrimi kovinskimi robovi med postopkom armiranja.

Oklep z dvojnim jeklenim trakom (DSTA):Prekrivajoči se spiralni jekleni trakovi, oviti okoli matrice jedra, da absorbirajo visoke radialne udarne pritiske in preprečijo, da bi fizično orodje ali kamenje predrelo kabel.

Zaščitni zunanji plašč za težke obremenitve:Na olje odporen UV-stabiliziran PVC ali PE plašč, ki preprečuje vdor vlage, kislinsko korozijo tal in degradacijo okolja.

Oklep z dvojnim jeklenim trakom: Zaščita pomožnih programov za neposredni vkop

Zakaj infrastrukturni svetovalci določajooklepni kabli z jeklenim trakom (DSTA).kot serija YJLV22/VLV22 za nizkonapetostno sekundarno omrežje?

1. Odstranitev dragih zunanjih vodov:Nearmirani kabli zahtevajo težke PVC ali betonske kanale, če so zakopani pod zemljo. Oklepne konstrukcije z jeklenim trakom je mogoče položiti neposredno v podzemne jarke, kar drastično zmanjša stroške civilnega izkopavanja in napeljave cevi.

2. Ekstremno stiskanje in obramba pred udarci:Močan pritisk pod zemljo, posedanje kamenja ali vozila, ki vozijo nad glavo, lahko deformirajo mehke plastične kable. Dvojni ovoji iz jeklenega traku absorbirajo fizične udarce, ohranjajo celovitost strukturnega jedra in preprečujejo kratke stike med fazami.

3. Zaščita pred podzemnimi škodljivci:Termiti, lubadarji in glodalci redno žvečijo standardne polimerne prevleke. Neprepustna kovinska jeklena pregrada preprečuje biološke poškodbe in tako podaljša življenjsko dobo podzemnega omrežja preko 30 let.

Aluminijasti prevodniki: Povečanje donosnosti naložbe v infrastrukturo velikega obsega

Proračuni za surovine narekujejo izvedljivost projekta. Uporabavijačni aluminijasti vodnikinamesto bakra prinaša odločilne gospodarske prednosti:

Velik prihranek stroškov:Aluminij zagotavlja izjemno prevodnost na dolar, kar izvajalcem EPC omogoča znatno zmanjšanje izdatkov za kabelski material na obsežnih distribucijskih kilometrih.

Manjša ročna teža:Zmanjšana teža aluminija poenostavi vlečenje kabelske police, skrajša delovne ure inštalacije in zniža stroške prevoza kontejnerjev za dostavo v tujino.

Primarni scenariji uporabe v projektih globalne energetike

Zahvaljujoč njihovemu ravnotežju med močjo, zaščito in cenovno dostopnostjo je serija oklepnih aluminija družbe Taitong Cable široko uporabljena na velikih mednarodnih projektnih razpisih:

Sončne in vetrne elektrarne:Prevoz nizkonapetostnega izhoda od inverterskih postaj do pospeševalnih transformatorskih enot po obsežnih zunanjih terenih.

Industrijski kompleksi in kemične tovarne:Usmerjanje sekundarne energije vzdolž zunanjih kabelskih jarkov in podzemnih kanalov, ki so izpostavljeni težkim strojnim obremenitvam.

Komercialni in stanovanjski podvodi:Priključitev glavnih transformatorskih postaj na razdelilne plošče posameznih stavb pri širitvi primestnih območij.

Neposredna tovarniška prilagoditev in varnost nabave

Mednarodna javna naročila infrastrukture dovoljujejo ničelno toleranco za izolacijske praznine ali oklepne vrzeli. Vsaka proizvodna serija mora biti v skladu z veljavnimi mednarodnimi standardi, vključno z IEC 60502-1 in BS 5467.

priKabel Taitong, podpiramo vašo izvedbo projekta s 100-odstotno tovarniško prilagojenim proizvodnim modelom. Ne potiskamo vnaprej izdelanih, starajočih se artiklov v skladišču. Namesto tega vsako serijo oklepnih aluminijastih napajalnih kablov izdelamo po meri, da se neposredno uskladijo z natančnim predračunom (BOQ) vašega projekta – kalibriranje presekov prevodnikov (16 mm2 do 500 mm2), večžilne kombinacije (3-žilni, 4-žilni, 3+1, 4+1, 3+2), debelina oklepa in specializirane spojine zunanjega plašča. ustreza vašim lokalnim nacionalnim omrežnim zahtevam.

Obrnite se na naš oddelek za distribucijo električne energije še daneszahtevati pooblaščena potrdila o tipskem preskusu, načrte dimenzij po meri ali prejeti ekspresno neposredno tovarniško oceno stroškov za vaš prihajajoči razpis za omrežje!
