Zakaj fleksibilni kabli z mineralno izolacijo varujejo omrežja

Povzetek:Za nebotičnike z visoko gostoto, podzemna tranzitna omrežja in težka petrokemična območja je določitev končne stopnje ognjevarne napeljave bistvena za zaščito javne varnosti.Fleksibilni ognjevarni kabli z mineralno izolacijopredstavljajo absolutni vrh preživetja električnih požarov. Ta članek razčlenjuje napredno strukturno anatomijo, ekstremne obrambne mehanizme proti ognju, vodi in udarcem ter prednosti napeljave serije napajalnih kablov industrijskega razreda 0,6/1kV NG-A.

Kazalo

Uvod

Strukturna postavitev 0,6/1kV NG-A fleksibilnih kablov z mineralno izolacijo

Ultimate Fire Survival: Premagovanje plamena, vode in udarca

Zakaj prilagodljivost spremeni igro za namestitev na mestu

Neposredna tovarniška prilagoditev in skladnost z nabavo

Uvod

Ko večji izbruh požara ogrozi komercialni kompleks ali industrijsko rafinerijo, standardni kabli s plastično izolacijo odpovejo v nekaj minutah in prekinejo napajanje strukturnih rešilnih vodov. Tudi standardne negorljive ali osnovne ognjeodporne žice imajo stroge toplotne pragove. Za kritična vezja – kot so glavna požarna dvigala, rezervni prezračevalni sistemi in nadzorne plošče za nadzor v sili – sodobne inženirske specifikacije zahtevajo posebne kable, ki preprosto ne morejo goriti.

Da bi izpolnili te brezkompromisne globalne varnostne parametre infrastrukture, Taitong Cable Co., Ltd. proizvaja visoko zmogljive fleksibilne ognjeodporne kable z mineralno izolacijo. Naše proizvodne linije, izdelane iz anorganskih materialov, ki popolnoma odpravljajo nevarnost izgorevanja, zagotavljajo končne operativne varnostne rezerve za odmevne inženirske projekte po vsem svetu.

Strukturna postavitev 0,6/1kV NG-A fleksibilnih kablov z mineralno izolacijo

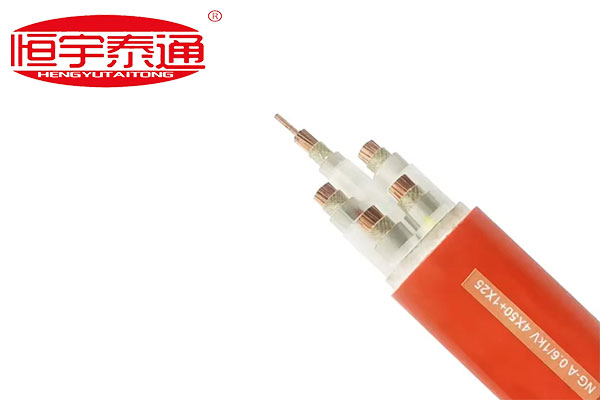

Za razliko od standardnih distribucijskih žic iz sintetičnih polimerov arhitektura NG-A 0,6/1KV 4 X 50 + 1 X25 mm" uporablja anorganske mineralne spojine za ustvarjanje trajnega ščita

proti močni vročini:

Bakreni prevodniki visoke čistosti:Narejen iz nasedlih električnih bakrenih žic za zagotavljanje robustnega prenosa moči in nizkega upora med dnevno zmogljivostjo pri polni obremenitvi.

Anorganska mineralna izolacijska pregrada:Ovita in stisnjena z zelo stabilnimi minerali (kot je magnezijev oksid ali specializirani sintetični mineralni trakovi). Ta plast ne vsebuje popolnoma nič organskih materialov, kar pomeni, da se ne more vneti, zagoreti ali vzdrževati gorenja.

Notranje polnilo in zaščitna podloga:Izdelana iz ognjevarnih, nestrupenih mineralnih spojin, ki ohranjajo zaokroženost strukturnega jedra pod mehanskimi obremenitvami.

Zaščitni ovoj iz aluminija/kovine:Brezšivna kovinska zadrževalna plast pod zunanjo oblogo, ki zagotavlja brezhibno vodoodpornost in robustno elektromagnetno zaščito (EMI).

Varnostni zunanji jopič za težke obremenitve:Svetlo oranžen/rdeč ognjevaren plašč z malo dima, ki zagotavlja odlično odpornost na sledenje in jasno varnostno identifikacijo v skupnih kabelskih policah.

Ultimate Fire Survival: Premagovanje plamena, vode in udarca

Standardni požarno odporni električni vodi se običajno testirajo samo na izpostavljenost suhemu plamenu. Vendar pa strukturni požari v resničnem svetu vključujejo tri različne uničujoče sile, ki delujejo hkrati: močno vročino, brizganje težke vode iz zasilnih brizgalnih sistemov in fizične udarce zaradi zrušitve zidov ali padajočih tramov.

Fleksibilna mineralno izolirana serija NG-A je posebej zasnovana za preživetje teh sestavljenih nevarnosti z izpolnjevanjem strogih mednarodnih meril, kot je protokol BS 6387 CWZ:

1. Odpornost proti ognju (C):Ohranja neprekinjeno celovitost električnega tokokroga, medtem ko je neposredno izpostavljen intenzivnemu gorenju pri 950 °C do 180 minut.

2. Odpornost na pršenje vode (W):Uspešno se upira kratkemu stiku, če je 15 minut izpostavljen neposrednemu ognju pri 650 °C, čemur sledi 15 minut močnega vodnega pršenja iz gasilne cevi.

3. Mehanska odpornost proti udarcem (Z):Ohranja stalen pretok moči, medtem ko ga večkrat udari mehanska udarna palica pod pogoji testiranja plamena pri 950 °C.

Zakaj prilagodljivost spremeni igro za namestitev na mestu

Zgodovinsko gledano je uporaba mineralno izoliranih vrvi pomenila opravka s staromodnimi, togimi težkimi bakrenimi palicami (BTTZ). Ti tradicionalni sistemi so zahtevali zapletena, draga orodja za upogibanje, trpeli so zaradi kratkih proizvodnih dolžin in vodili do visokih stroškov dela zaradi zapletenih spojev.

Sodobna fleksibilna mineralna zasnova NG-A podjetja Taitong Cable rešuje te težave pri namestitvi:

Tesen polmer upogibanja:Prepleteni vodniki in fleksibilen mineralni zaščitni trak omogočajo, da se vod gladko upogiba okoli strukturnih betonskih stebrov in znotraj tesnih omaric stikalne plošče.

Neprekinjene dolge vožnje:Izdelani v podaljšanih neprekinjenih dolžinah bobnov, kar popolnoma odpravlja potrebo po vmesnih kabelskih spojih na sredini, kar zmanjšuje točke električne ranljivosti.

Neposredna tovarniška prilagoditev in skladnost z nabavo

Projekti komercialne infrastrukture elitne ravni omogočajo popolnoma ničelno maržo za nepreverjene materiale ali strukturne pomanjkljivosti. Vsaka serija sistemov za distribucijo mineralov se mora popolnoma uskladiti z vašim natančnim predračunom za elektrotehniko (BOQ).

priTaitong Cable Co., Ltd., zavračamo toge, masovno proizvedene sisteme obračunavanja zalog v korist 100-odstotno tovarniško prilagojenega proizvodnega modela. Načrtujemo in izdelujemo vsako serijo fleksibilnih kablov z mineralno izolacijo, da se ujemajo z vašimi natančnimi konfiguracijskimi zahtevami – prilagajamo specifično število žil, natančno razporeditev prečnih prerezov in strukturne dolžine po meri za uskladitev z natančnimi električnimi parametri vašega projekta.

Obrnite se na našo ekipo inženirjev za visoko varnost še danesza dostop do pooblaščenih poročil o preskusih, podrobnih strukturnih risb ali za prejem ekspresne ocene stroškov neposredne tovarne za vaš prihajajoči razpis za omrežno infrastrukturo!
