Zakaj so LV oklepni aluminijasti kabli najboljši za pokop

Povzetek: Za sodobno infrastrukturo, komunalna omrežja in industrijske instalacije je izbira prave kabelske strukture ključnega pomena za uravnoteženje stroškov in dolgoročne zanesljivosti.0,6/1 kV nizkonapetostni oklepni aluminijasti električni kabliso se pojavili kot industrijski standard za podzemno distribucijo z neposrednim vkopom. V tem članku razčlenjujemo tehnične plasti teh visokozmogljivih kablov in analiziramo, zakaj njihova edinstvena konstrukcija ponuja vrhunsko zaščito pred mehanskimi obremenitvami in okoljskimi izzivi.

Uvod

Poglobite se v konstrukcijo armiranih aluminijastih kablov

Ključne prednosti oklepa z dvojnim jeklenim trakom (DSTA)

Scenariji uporabe pri globalnih razpisih

Tehnični parametri: Skladnost z IEC 60502-1

Zaključek in tovarniška podpora

Uvod

Pri načrtovanju podzemnih omrežij za distribucijo električne energije se vodje nabave soočajo z dvojnim izzivom: obdržati materialne proračune pod nadzorom, hkrati pa zagotoviti, da lahko omrežje desetletja preživi težke pogoje tal, vlago in spreminjajoče se obremenitve. Tradicionalne neoklepne možnosti pogosto ne uspejo pri neposrednih pokopih, kar vodi do dragih napak. Danes oklepni aluminijasti napajalni kabli 0,6/1 kV rešujejo to dilemo s kombinacijo izjemne stroškovne učinkovitosti aluminijastih vodnikov z robustnim mehanskim oklepom.

Kot preverjen strateški dobavitelj CREC je Taitong Cable specializiran za proizvodnjo prilagojenih, večžilnih oklepnih aluminijastih kablov, ki so natančno prilagojeni specifikacijam regionalnih javnih služb in mednarodnim projektnim predračunom (BOQ).

Poglobite se v konstrukcijo armiranih aluminijastih kablov

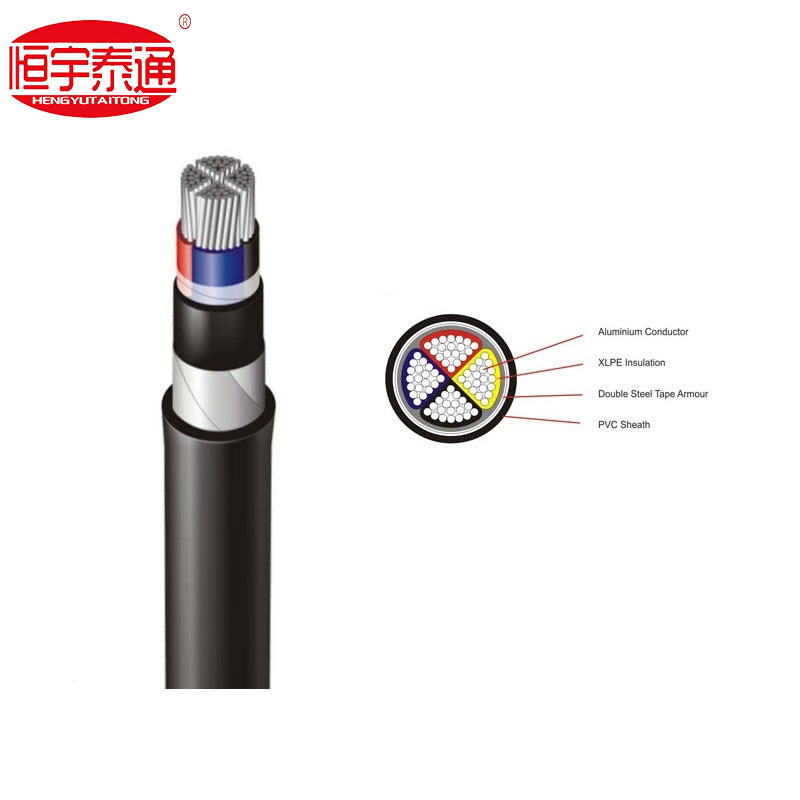

Zanesljivost nizkonapetostnega električnega omrežja je v celoti odvisna od celovitosti preseka njegovih kablov. Če pogledamo tehnični profil standardnega 4-žilnega napajalnega kabla, lahko vidimo močno optimiziran večplastni zaščitni sistem:

V skladu s konstrukcijskimi specifikacijami mednarodnih standardov je kabel zasnovan s štirimi različnimi funkcionalnimi plastmi:

1. Aluminijasti vodnik:Uporablja sektorsko oblikovan stisnjen vijačni aluminij visoke čistosti. Sektorska zasnova zagotavlja, da se štiri jedra popolnoma prilegajo skupaj z minimalnimi vmesnimi zračnimi režami, kar znatno zmanjša skupni zunanji premer in prihrani prostor za vod.

2.XLPE izolacija:Zamreženi polietilen zagotavlja izjemne toplotne in električne lastnosti, kar jedru omogoča varno delovanje pri stalnih temperaturah do 90 °C in obvladovanje preobremenitev kratkega stika do 250 °C.

3. Dvojni oklep iz jeklenega traku (DSTA):Dve plasti vijačnega jeklenega traku sta oviti čez notranjo podlago. Ta kovinski ščit zagotavlja stalno pokritost in visoko odpornost proti navpičnim udarnim obremenitvam in nenamernim udarcem med izkopom tal.

4.PVC plašč:Zunanji plašč iz polivinilklorida za težke obremenitve ščiti notranji kovinski oklep pred vlago, kemično korozijo v tleh in UV-sevanjem, ko je izpostavljen nad tlemi.

Ključne prednosti oklepa z dvojnim jeklenim trakom (DSTA)

Zakaj tehnični svetovalci izrecno predpisujejo oklep z dvojnim jeklenim trakom namesto neoklepnih različic za nizkonapetostna omrežja?

Vrhunska mehanska odpornost na drobljenje:Podzemni kabli so izpostavljeni posedanju tal, težkemu prometu vozil nad glavo in skalnatim terenom. Dvojni jekleni trak deluje kot mehanski ščit, ki absorbira zunanji pritisk, ne da bi deformiral spodnjo izolacijo XLPE.

Zaščita pred glodavci in termiti:V tropskih ali podeželskih širitvenih območjih podzemni termiti in glodavci predstavljajo resno grožnjo polimernim jopičem. Oklep iz jeklenega traku zagotavlja neprebojno fizično oviro, ki preprečuje biološko okužbo.

Stroškovno učinkovit neposredni pokop:Nearmirani kabli zahtevajo globoke, z betonom ojačane jarke ali drage neprekinjene cevi. Oklepne aluminijaste kable je mogoče varno zakopati neposredno v jarke s peskom, s čimer se drastično zmanjšajo stroški gradbenega inženirstva in dela za namestitev.

Scenariji uporabe pri globalnih razpisih

Zahvaljujoč svoji strukturni odpornosti se oklepni aluminijasti kabli 0,6/1 kV pogosto uporabljajo pri razpisih za kritično infrastrukturo v jugovzhodni Aziji, Afriki in državah pobude "Belt and Road":

Glavna občinska distribucija električne energije:Priključitev transformatorjev transformatorskih postaj na stanovanjske in poslovne distribucijske kioske.

Industrijski obrati in proizvodni obrati:Napajanje nizov težkih strojev, kjer so kabli položeni v odprte kabelske police ali podzemne kanale, ki so izpostavljeni mehanskim vibracijam.

Projekti obnovljivih virov energije:Povezovanje centraliziranih inverterskih postaj v velikih sončnih elektrarnah in vetrnih omrežjih.

Javna infrastruktura:Zagotavljanje zanesljivih podzemnih električnih vodov za občinska omrežja ulične razsvetljave in sisteme za nadzor avtocest.

Tehnični parametri: Skladnost z IEC 60502-1

Pri Taitong Cable so vsi nizkonapetostni oklepni aluminijasti napajalni kabli v celoti izdelani in testirani v strogem skladu z IEC 60502-1 (kabli za nazivne napetosti od 1 kV do 30 kV).

Zaključek in tovarniška podpora

Naložba v oklepne aluminijaste napajalne kable 0,6/1 kV zagotavlja vašemu projektu koristi od življenjskega cikla brez vzdrževanja, hkrati pa ohranja visoko konkurenčnost začetnih kapitalskih izdatkov. Ker je vsako okolje za namestitev omrežja edinstveno, je vzdrževanje inventarja, ki ustreza vsem, neučinkovito.

Kabel Taitongdeluje po 100% prilagojenem proizvodnem modelu. Nimamo velikih generičnih zalog; namesto tega načrtujemo in izdelujemo vsako serijo večžilnih oklepnih kablov po naročilu, pri čemer zagotavljamo prilagojeno število žil, površine preseka (npr. integrirana jedra ulične razsvetljave) in natančno skladnost z vašimi regionalnimi projektnimi zahtevami.

Obrnite se na našo inženirsko ekipo še danesda dobite neposredno oceno tovarniške cene, tehnične liste ali da razpravljate o specifikacijah kabla po meri za vaš prihajajoči projektni razpis!
