Zakaj MV bakreni napajalni kabli zagotavljajo zanesljivost omrežja

Povzetek: Ker se sodobna težka industrija in urbana infrastruktura širita, srednjenapetostna omrežja zahtevajo izjemno stabilnost prenosa.Srednjenapetostni napajalni kabli od 6/10 kV do 26/35 kVslužijo kot vitalne arterije za visoko obremenjeno električno distribucijo. Ta članek analizira kritične strukturne plasti, inženirske prednosti in stroge standarde testiranja srednjenapetostnih bakrenih kablov, ki upravljavce nabave infrastrukture usmerjajo k dolgoročni varnosti omrežja.

Kazalo

1. Uvod

2. Strukturni sloji 6/10 kV do 26/35 kV SN kablov

3. Zakaj so bakreni prevodniki odlični v srednjenapetostnih sistemih

4. Odpravljanje podzemnih tveganj: Zaščita in oklep

5. Tehnična skladnost in tovarniška prilagoditev

Uvod

Delovanje električnih omrežij v srednjenapetostnem območju od 6 kV do 35 kV povzroča znatne električne obremenitve, ki jih standardni nizkonapetostni vodi ne morejo vzdržati. Pri teh visokih potencialih lahko vsaka strukturna nepravilnost povzroči katastrofalne delne razelektritve. Da bi zagotovili neprekinjeno kontinuiteto za občinske transformatorske postaje in ogromna proizvodna območja, svetovalni inženirji nenehno določajo težke srednjenapetostne rešitve z bakrenim jedrom.

Kot mednarodno priznan proizvajalec,Kabel Taitongizkorišča napredne proizvodne linije za vulkanizacijo verižne mreže za dobavo napajalnih kablov 6/10 kV do 26/35 kV, ki presegajo globalne varnostne rezerve omrežja, kar zagotavlja visoko učinkovite distribucijske možnosti za razpise težke industrije.

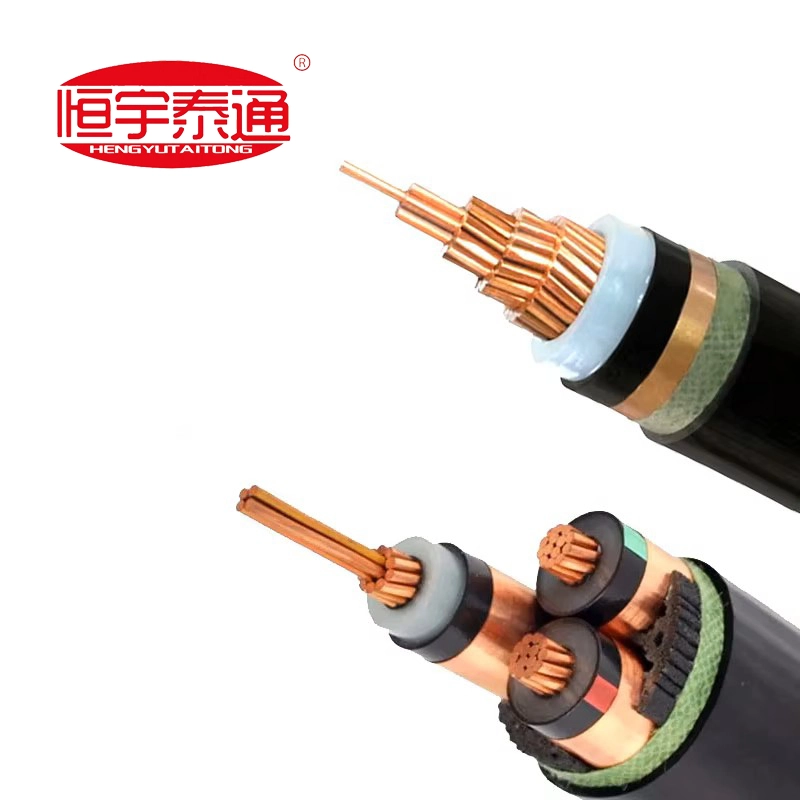

Strukturni sloji SN kablov 6/10 kV do 26/35 kV

Za razliko od nizkonapetostnega ožičenja, srednjenapetostni kabli zahtevajo sofisticirano trojno ekstruzijsko plast za poenotenje intenzivnega notranjega električnega polja. Konstrukcijski inženiring vključuje več natančno izdelanih con:

Dirigent: Visoko čist, okroglo stisnjen vpleten baker (razred 2), ki zagotavlja največjo prevodnost in minimalen premer.

Notranji polprevodniški ščit: Gladka polprevodna plast, ekstrudirana neposredno preko prevodnika za odpravo koncentracije električne napetosti.

XLPE izolacija: Izjemno čist zamrežen polietilen, ki obdeluje visokonapetostne obremenitve do 90 °C pri neprekinjenem delovanju.

Zunanji izolacijski ščit: Odstranljiva ali vezana polprevodna plast, ki poenoti radialna električna polja.

Kovinski zaščitni sloj: Spiralno zaviti visokoprevodni bakreni trakovi ali bakrene žice, zasnovane za varen prenos kapacitivnih polnilnih tokov in okvarnih tokov na tla.

Zunanji zaščitni ovoj: Trden, na vremenske vplive odporen plašč iz PVC-ja ali PE visoke gostote, zasnovan za izolacijo kovinske zaščite pred vlago pod zemljo.

Zakaj so bakreni prevodniki odlični v srednjenapetostnih sistemih

Medtem ko aluminij prevladuje v lokalnih nizkonapetostnih električnih vodih zaradi nizkih začetnih stroškov, je baker visoke čistosti nesporen standard za kritično distribucijo srednje napetosti od 6 kV do 35 kV iz več ključnih razlogov:

1. Vrhunska tokovna nosilnost: Baker ponuja znatno nižjo električno upornost kot aluminij, kar omogoča enožilnim ali trižilnim nastavitvam prenos ogromnih blokov moči skozi tesnejše podzemne kanale.

2.Minimiziran padec napetosti: Bakrena jedra, ki so bistvenega pomena za daljše industrijske namene, dramatično zmanjšajo toplotne izgube pri prenosu v daljših regionalnih razponih.

3. Visoka mehanska natezna trdnost: Baker lahko prenese ekstremne vlečne napetosti med zapletenim usmerjanjem jarkov ali inštalacijami za globoko usmerjeno vrtanje, kar odpravlja tveganje raztezanja jedra.

Odpravljanje podzemnih tveganj: ščiti in oklepi

Najpogostejša grožnja za zakopana srednjenapetostna vezja je vodno drevesce – pojav, kjer mikro praznine v poceni izolaciji v kombinaciji z vlago sčasoma počasi razgradijo kabel.

Kabel Taitongodpravlja to tveganje z uporabo izjemno čistih sestavljenih materialov in najsodobnejše tehnologije trojnega koekstruzijskega navzkrižnega povezovanja. Prekrivajoča se zaščita iz bakrenega traku v kombinaciji z dodatnim oklepom iz jeklene žice (SWA) ali oklepom z dvojnim jeklenim trakom (DSTA) tvori dvojno oviro. Ta pregrada popolnoma odbija pritisk podzemnih kamnin, vdor vlage in degradacijo glodalcev, kar podaljša pričakovano življenjsko dobo nad 30 let.

Tehnična skladnost in tovarniška prilagoditev

Globalni infrastrukturni razpisi ne puščajo nič prostora za kompromise. Srednjenapetostni sistemi zahtevajo brezhibno izvedbo zasnove, podprto s strogimi certifikati tipskega testiranja.

priKabel Taitong, ne vodimo generične klirinške hiše za množične zaloge. Vsaka serija enožilnih in trižilnih srednjenapetostnih kablov, ki delujejo na 100-odstotno tovarniško prilagojenem proizvodnem modelu, je izdelana neposredno glede na specifične predračune (BOQ) vašega projekta, zahteve sistema za sledenje in lokalizirane okoljske specifikacije.

Kontaktirajte našo srednjenapetostno tehnično enoto še danesza dostop do tovarniških tehničnih katalogov, načrtov presekov ali za prejem hitre, pogodbeno pripravljene ocene stroškov za vaš razpis za regionalno omrežno infrastrukturo!
