Zakaj oklopljeni krmilni kabli preprečujejo šum EMI

Povzetek:V avtomatiziranih proizvodnih obratih, postajah za proizvodnjo električne energije in zapletenih procesnih obratih krmilni vodi potekajo vzdolž težkih električnih vodov in ustvarjajo intenzivna elektromagnetna polja.Oklopljeni krmilni kabli proti motnjamslužijo kot zanesljiv živčni sistem teh operacij. Ta članek razčlenjuje večplastno materialno arhitekturo, mehaniko zatiranja elektromagnetnih motenj (EMI) in prednosti zaščite, zaradi katerih so vrhunski krmilni kabli ključni za sodobno industrijsko avtomatizacijo.

Kazalo

Uvod

Strukturna anatomija oklopljenih kablov za nadzor motenj

Zakaj je pletena zaščita pomembna za zaščito pred industrijskim hrupom

Scenariji kritičnih aplikacij v avtomatiziranem inženirstvu

Neposredna tovarniška skladnost in naročanje po meri

Uvod

Ko industrijski obrati integrirajo pametnejše avtomatizirane sisteme, se gostota elektronske opreme eksponentno poveča. To okolje z visoko gostoto ustvarja ogromne količine elektromagnetnih motenj (EMI) in radiofrekvenčnih motenj (RFI). Brez ustrezne zaščite se lahko nizkonapetostni krmilni signali, poslani programabilnim logičnim krmilnikom (PLC), senzorjem in aktuatorjem, zlahka pokvarijo, kar vodi do napačnih odčitkov stroja, sistemskih napak ali nevarnih izklopov v sili.

Za zaščito kritičnih avtomatiziranih signalov,Kabel Taitongproizvaja močne oklopljene krmilne kable proti motnjam. Ti krmilni vodi, ki združujejo zelo prilagodljive vodnike z gosto kovinsko zaščito, zagotavljajo brezhibno dostavo signala v industrijskih conah z velikimi motnjami po vsem svetu.

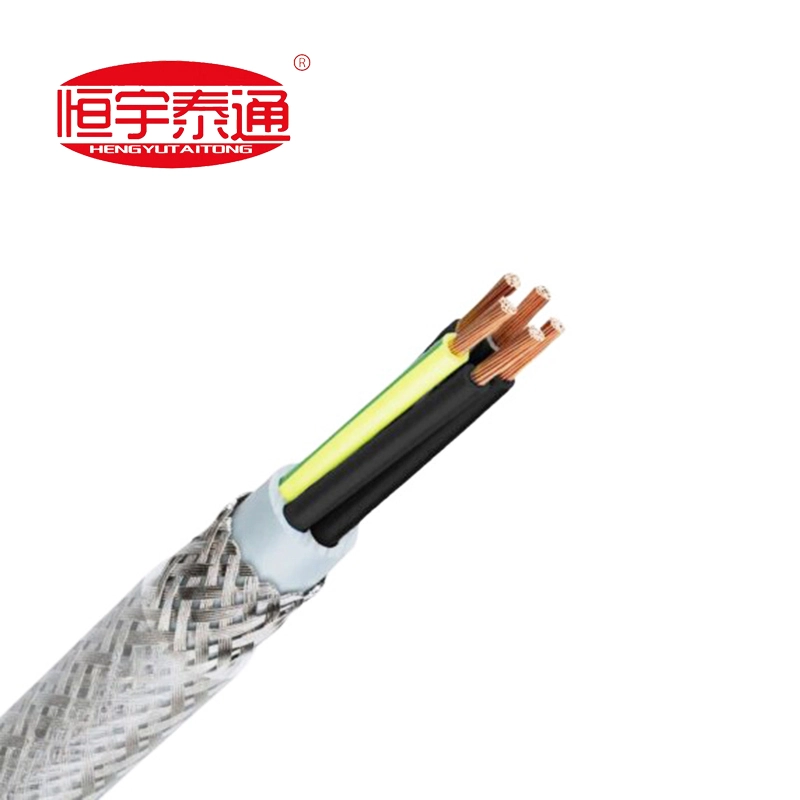

Strukturna anatomija oklopljenih kablov za nadzor motenj

Notranja konfiguracija standardnega krmilnega kabla je zasnovana plast za plastjo za ločevanje zunanjega hrupa od notranjih bakrenih vodnikov:

Bakreni prevodniki visoke čistosti: Sestavljen iz večžilnih, fino vpletenih navadnih bakrenih žic, ki zagotavljajo največjo električno prevodnost in vrhunsko prilagodljivost za tesno napeljavo znotraj nadzornih plošč.

Barvno kodirana izolacija: Vrhunska izolacijska zmes iz PVC ali XLPE z različnim barvnim kodiranjem (vključno s standardno zeleno/rumeno ozemljitveno žico) za preprosto identifikacijo sponk in varnost med namestitvijo.

Notranja posteljnina / plašč: gladek polimerni ovoj ali ekstrudirana plast, ki tesno povezuje zvita jedra skupaj in tvori zaščitno blazino za zgornji ščit.

Pleten kovinski ščit z visoko prekrivnostjo: Gosta, navzkrižno pletena pletenica iz pokositrene bakrene ali jeklene žice, ki ovija notranja jedra in deluje kot neprepustna elektromagnetna pregrada.

Zunanji plašč, ki zavira gorenje: Robusten PVC plašč, oblikovan za odpornost proti brizganju olja, sledenju vlage, obrabi in širjenju plamena v odprtih kabelskih policah.

Zakaj je pletena zaščita pomembna za zaščito pred industrijskim hrupom

Medtem ko nezaščitene krmilne žice dobro delujejo v osnovnih električnih zankah, avtomatizirana industrijska vozlišča zahtevajo pletene oklope z visoko pokritostjo zaradi treh ključnih razlogov za učinkovitost:

1.Celovita absorpcija EMI in RFI: Kovinska pletenica deluje kot Faradayeva kletka. Prestreže sevane elektromagnetne valove okoliških velikih motorjev, transformatorjev in visokonapetostnih napajalnih kablov ter varno preusmeri blodeče tokove v tla, preden zmotijo ​​signale notranjega jedra.

2. Vrhunska prilagodljiva moč: Za razliko od statičnih ščitov iz aluminijaste folije, ki se lahko zlahka strgajo ali počijo, ko jih večkrat upogibate znotraj dinamičnih strojev, tkana kovinska pletenica ohranja 100-odstotno celovitost strukturne zaščite tudi pri nenehnem mehanskem upogibanju in zvijanju.

3. Preprečevanje navzkrižnega govorjenja: V večžilnih krmilnih vodih lahko visokofrekvenčni tokovi v eni žici prehajajo v sosednja vezja. Natančno pletenje izolira posamezne skupine kablov, kar zagotavlja čiste, neodvisne tokove podatkov.

Scenariji kritičnih aplikacij v avtomatiziranem inženirstvu

Zahvaljujoč njihovi zanesljivosti proti motnjam so oklopljeni krmilni kabli močno specificirani v ponudbah za natančno infrastrukturo:

Avtomatizirane montažne in robotske linije: Povezovanje centralnih krmilnih miz PLC z avtomatiziranimi robotskimi rokami in montažnimi transporterji, ki zahtevajo neprekinjene ukazne zanke.

Nadzorne in relejne plošče postaj: Medsebojno povezovanje merilnih instrumentov, zaščitnih relejev in stikalnih naprav v visokonapetostnih električnih okoljih.

Petrokemične in predelovalne rafinerije: Prenos občutljivih odčitkov tipala merilnika temperature, tlaka in pretoka prek razširjenih notranjih in zunanjih kablov.

HVAC in upravljanje zgradb: Usmerjanje varnih, tihih krmilnih zank skozi komercialne stolpnice za upravljanje avtomatiziranega prezračevanja, dvigal in varnostnih arhitektur.

Neposredna tovarniška skladnost in naročanje po meri

Natančna instrumentacija omogoča ničelno rezervo za impedančna neravnovesja ali vrzeli v oklopu. Pogodbe o industrijskih naročilih zahtevajo natančno skladnost s strogimi standardi kakovosti, kot je IEC 60227 ali regionalnimi industrijskimi normami.

priKabel Taitong, zavračamo toge, masovno proizvedene sisteme obračunavanja zalog v korist 100-odstotno tovarniško prilagojenega proizvodnega modela. Zavedamo se, da vsaka nastavitev avtomatizacije zahteva edinstveno število jeder, posebne ureditve ozemljitve in posebne izolacijske lastnosti. Vsako serijo krmilnih kablov izdelamo po meri neposredno v skladu s specifičnimi predračuni (BOQ) vašega projekta – kalibriramo velikost jedra, razmerja pokritosti oklopa in spojine plašča, da se natančno ujemajo z vašim električnim okoljem.

Obrnite se na našo inženirsko ekipo za instrumente še danesda zahtevate preverjene tehnične risbe, načrte jedrne ureditve po meri ali da prejmete ekspresno neposredno tovarniško oceno cene za vaš prihajajoči projektni razpis!
